浏览体系结构

学习目标

创建数据库表。
为 OData UI 服务生成开发对象。

创建数据模型

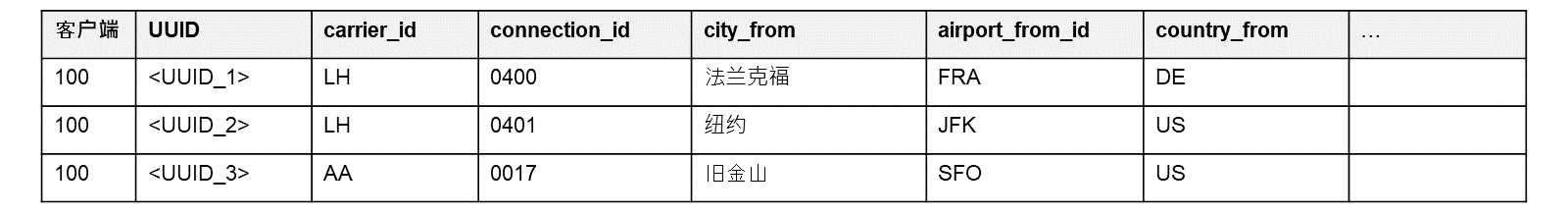

示例数据模型

此示例中的数据模型非常简单 - 有一个包含转机详细信息的单个数据库表 - 航空公司、航班号、出发机场和目的地的详细信息。

注意

图中未包括附加字段，运行时需要这些字段来管理并发控制。稍后，我们将查看这些内容。

创建数据库表

首先，让我们了解如何创建数据库表。

视频：本节含 SAP 官方视频（视频 ID 1_co02vqg8），需在 learning.sap.com 在线观看。

定义基本表属性

现在，我们将了解如何定义基本表属性。

视频：本节含 SAP 官方视频（视频 ID 1_no9qo42i），需在 learning.sap.com 在线观看。

添加表定义

以下视频介绍了如何添加表定义。

视频：本节含 SAP 官方视频（视频 ID 1_o1cwu3xf），需在 learning.sap.com 在线观看。

如果不使用内置 ABAP 字典类型指定表列的类型，请改用数据元素。数据元素是定义单个字段（如 UUID 或航空公司代码）类型的 ABAP 字典对象。数据元素不仅包含技术类型描述，还包含语义信息，例如字段标签。如果使用数据元素定义表列的类型，则系统可以在生成的用户界面上自动使用字段标签。

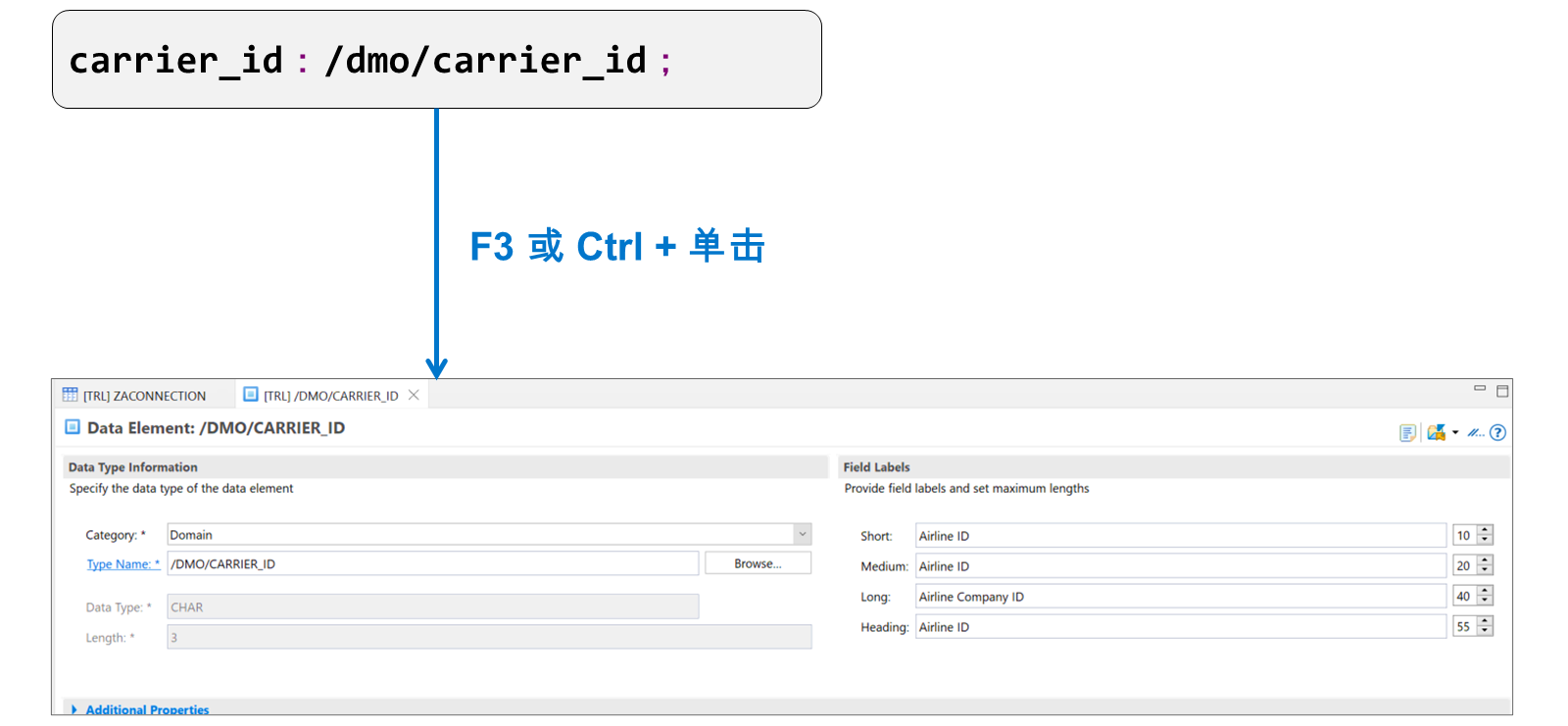

数据元素图中的数据元素描述航空公司字段。它是长度为 3 的字符字段；系统将在生成的 UI 上自动使用字段标签。

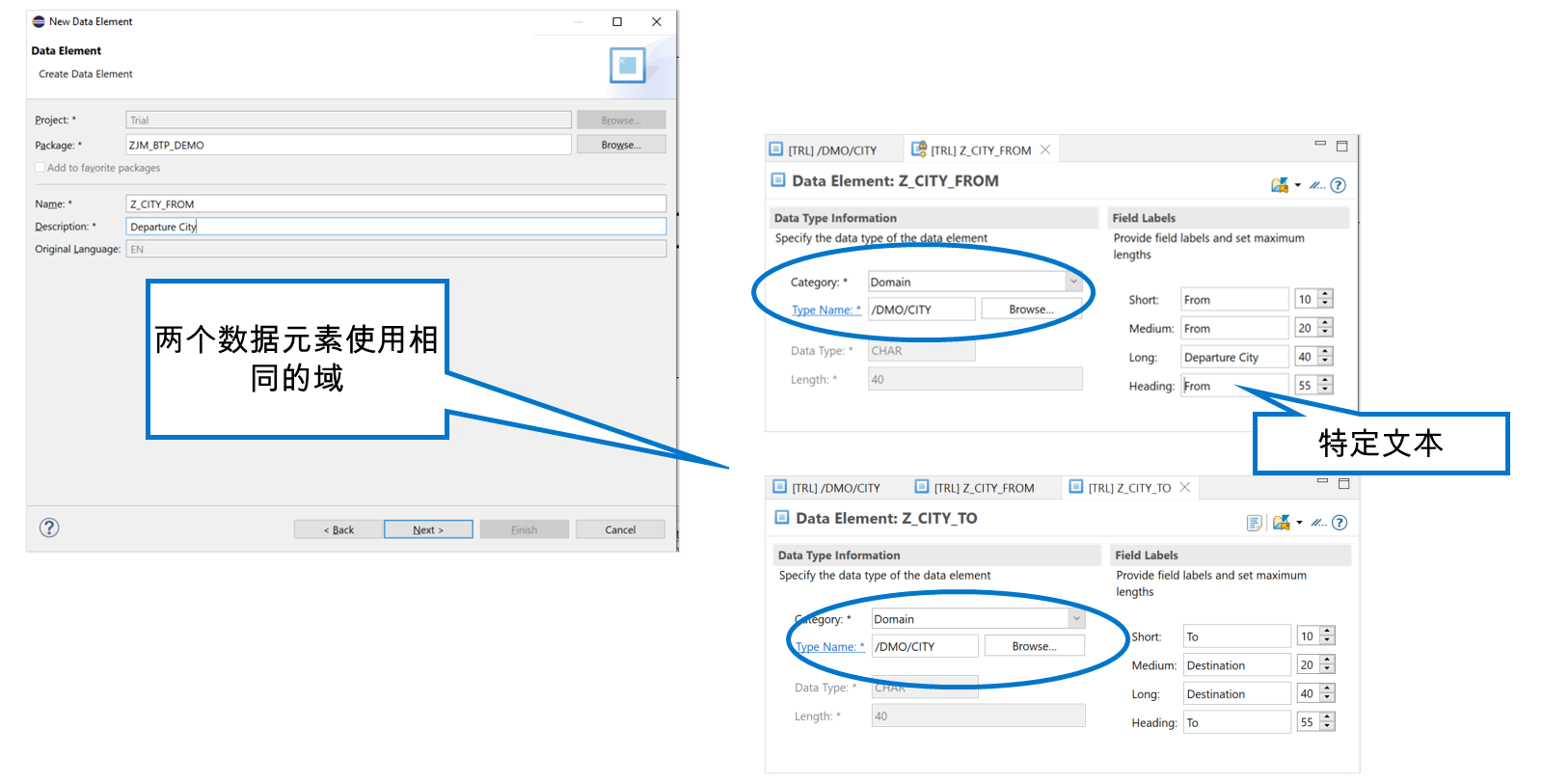

要创建新的数据元素，请选择文件→新建→其他，然后在过滤器文本字段中输入数据元素。输入包名称和数据元素名称，然后选择 下一步 。选择传输请求，然后选择完成。

然后，必须为数据元素指定数据类型。这应该是一个域 - 示例重用现有域 /DMO/CITY。请注意，两个数据元素使用相同的域。这意味着，如果随后有人更改域的长度，则更改将应用于使用该域的所有数据元素。

最后，输入短、中和长字段标签，以及用于列标题的标签。稍后，当您生成 Fiori 元素应用时，系统将自动使用这些文本。

定义的每个表都必须有一个主键。这是表描述开头的一系列字段，用于唯一标识表中的每个条目。

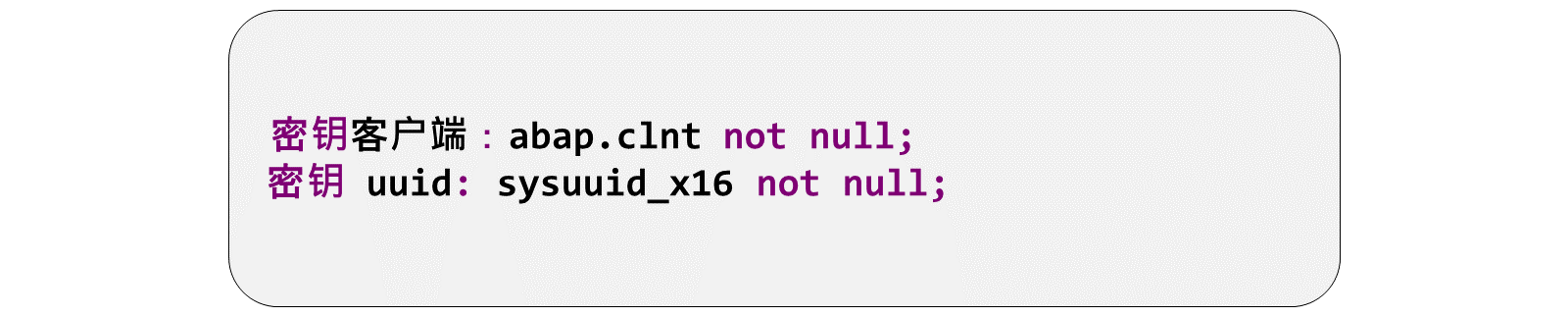

表中的第一个字段（以及键值定义中的第一个字段）必须是客户端字段，并且必须具有数据类型 abap.clnt。此外，我们的示例使用唯一键值的 UUID 很方便。如果使用数据元素 sysuuid_x16 指定此字段的类型，则可以让运行时在您创建新记录时自动分配 UUID。

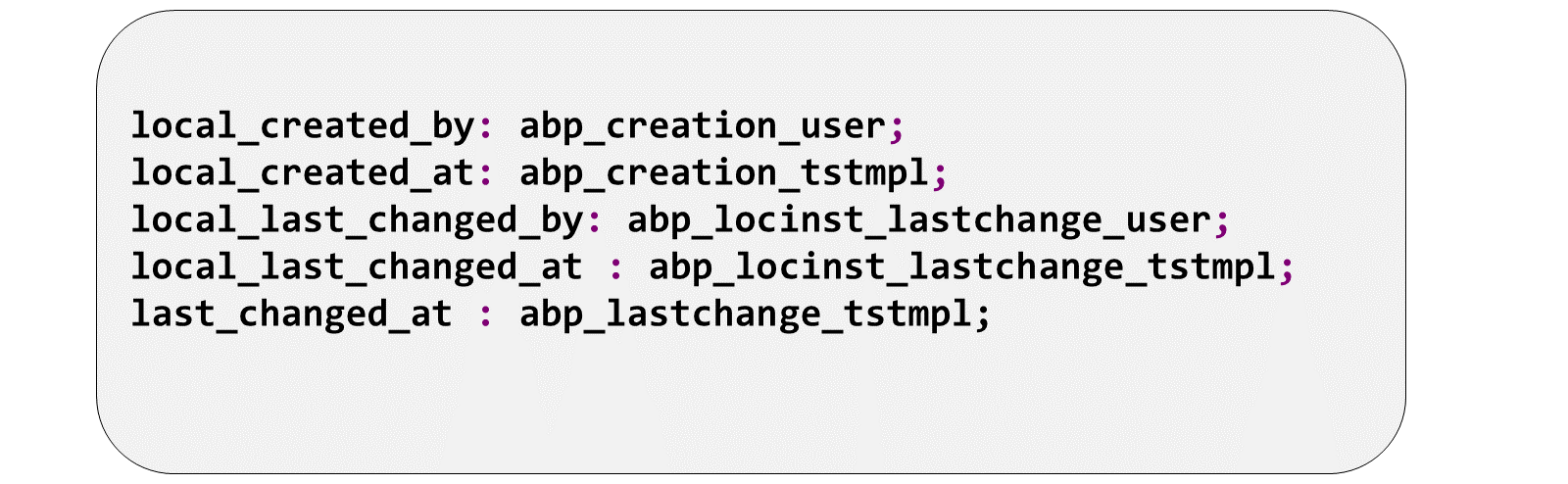

出于可跟踪性原因，建议存储一些包含数据的管理信息，例如，为创建和最后更改创建或更改数据和时戳的用户。您创建的数据库表应包含图中显示的字段。

注意

对于稍后要使用的生成器，这些字段为必填字段。要使该生成器正常工作，还必须使用此处列出的数据类型定义字段。

特别是 fieldslocal_last_changed_at 和 last_changed_at 不仅是管理字段。在 ABAP RESTful 应用程序编程模型中，它们还用于并发控制。

由于 RESTful 应用程序是无状态的，因此无法单独通过独占锁确保数据一致性。ABAP RESTful 应用程序编程模型混合使用独占锁和 ETag 以避免数据不一致。ETag 是在更新数据集时更改其值的字段。通过比较 ETag 字段的值，框架可以确保数据集自上次读取以来尚未更改。上次更改的时戳使完美 ETag 字段。

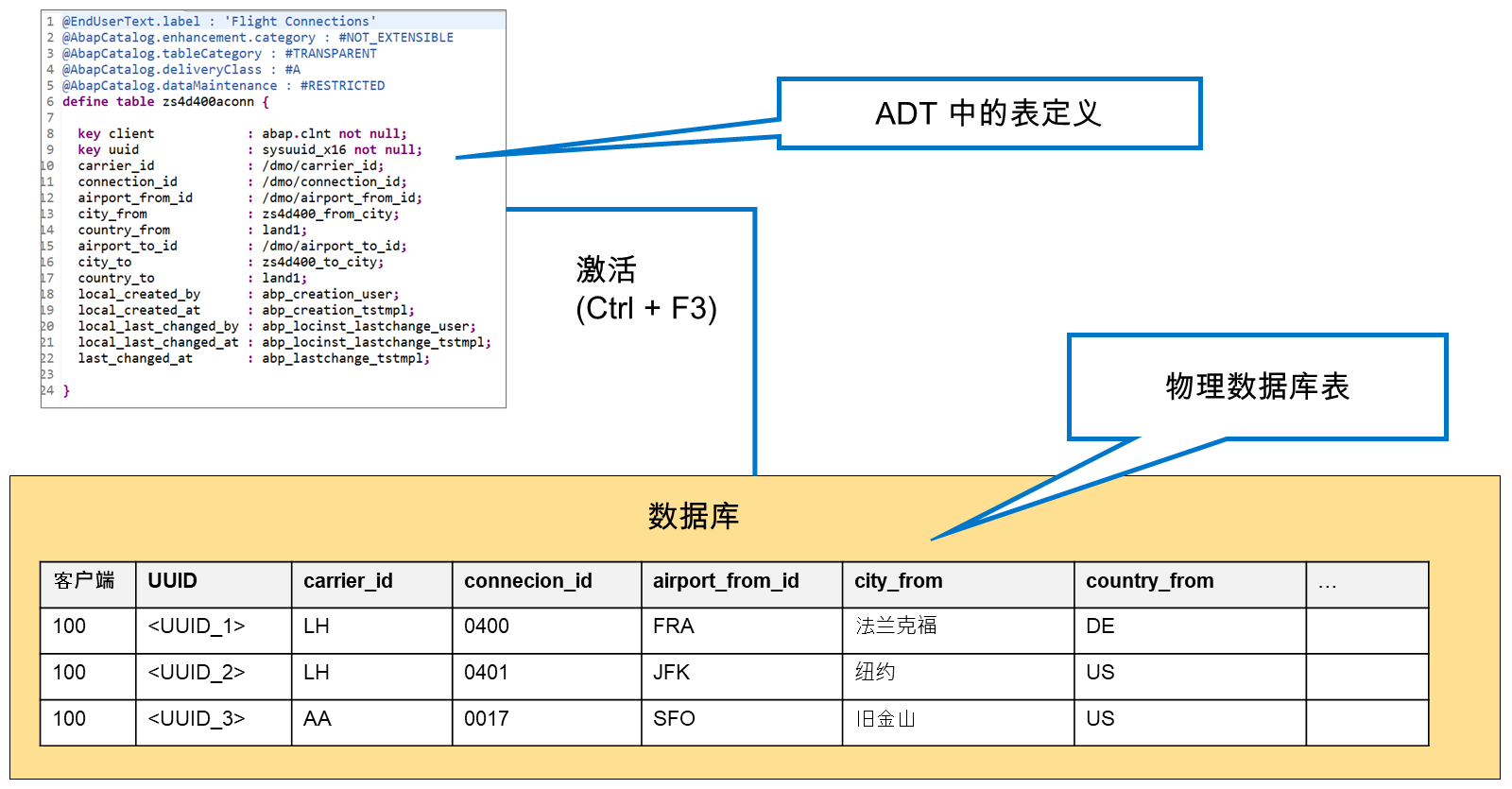

在 ADT 中激活数据库表时，系统会在数据库中创建相应的物理表。完成此操作后，您将能够自动生成应用所需的附加对象。

如何创建数据元素

演示：观看演示（SAP 官方交互式练习）

如何创建数据库表

演示：观看演示（SAP 官方交互式练习）

复制数据库表

在本单元练习中，您将创建 OData UI 服务。此 UI 服务将构成应用程序的基础，允许您更改航班价格。首先，为所需开发对象创建专用包。然后复制数据库表并使用数据填充该表。

模板：

/LRN/S4D400_APT（数据库表）
/LRN/CL_S4D400_APT_COPY（全局类）

解决方案：

/LRN/S4D400AFLGT（数据库表）
/LRN/CL_S4D400_APS_COPY（全局类）

任务 1: 创建子包

在您自己的包 ZS4D400_## 下创建新的子包（其中 ## 代表组编号）。

子包应具有以下属性：属性值名称**ZS4D400_##_RAP，其中 ## 代表组编号描述OData UI 服务的对象添加到收藏包已选中超级包ZS4D400_##** ，其中 ## 代表组编号

步骤

在您自己的包 ZS4D400_## （其中 ## 代表组编号）下创建子包。
在项目浏览器中，右键单击 ABAP 包 ZS4D400_## ，然后选择新建→ABAP 包。
输入包名称 ZS4D400_##_RAP ，其中 ## 代表组编号。
输入描述 OData UI 服务的对象。
选中添加到收藏包复选框。
确保父包字段包含现有包的名称。
选择下一步。
确保软件组件设置为 ZSTUDENTS。
选择下一步。
确认传输请求并选择完成。

任务 2: 复制数据库表

在新包中，创建数据库表 /LRN/S4D400_APT 的副本。将新的数据库表命名为 Z##FLIGHT，其中 ## 代表组编号。

步骤

将数据库表 /LRN/S4D400_APT 复制到您自己的包 ZS4D400_##_RAP，其中 ## 代表组编号。
打开数据库表 /LRN/S4D400_APT 的定义。
将项目浏览器视图与编辑器链接。
在项目浏览器视图中，右键单击数据库表 /LRN/S4D400_APT 以打开上下文菜单。
从上下文菜单中，选择复制....
在包字段中输入包的名称 ZS4D400_##_RAP。在名称字段中，输入 Z##FLIGHT，其中 ## 代表组编号。
选择下一步。
确认传输请求并选择完成。
激活数据库表定义。
按 Ctrl + F3 激活开发对象。

任务 3: 填充数据库表

在 ZS4D400_## 包中，创建全局类 /LRN/CL_S4D400_APT_COPY 的副本（建议名称：ZCL_##_COPY）。在此副本中，将常量 table_name 的值更改为您自己的数据库表的名称。然后将类作为控制台应用执行。这将用数据填充数据库表。

步骤

将类 /LRN/CL_S4D400_APT_COPY 复制到您自己的包 ZS4D400_## 中的类。
打开全局类 /LRN/CL_S4D400_APT_COPY 的源代码。
如有必要，将项目浏览器视图与编辑器链接。
在项目浏览器视图中，右键单击类 /LRN/CL_S4D400_APT_COPY 以打开上下文菜单。
从上下文菜单中，选择复制....
在包字段中输入 ZS4D400_## 。在名称字段中，输入 ZCL_##_COPY，其中 ## 代表组编号。
选择下一步。
确认传输请求并选择完成。
在副本中，调整方法 IF_OO_ADT_CLASSRUN~MAIN 的源代码。将常量 table_name 的值更改为自己的数据库表的名称。
确保常量的值等于数据库表的名称。
激活类并将其作为控制台应用执行。
按 Ctrl + F3 激活类。
按 F9 键运行类。
检查控制台视图。上次输出应读取：<...> 已填充数据。如果输出读取 *<...> 不是正确类型的表。*请确保存在具有该名称的数据库表、处于活动状态并且是模板表的准确副本。

对象生成器

生成附加对象

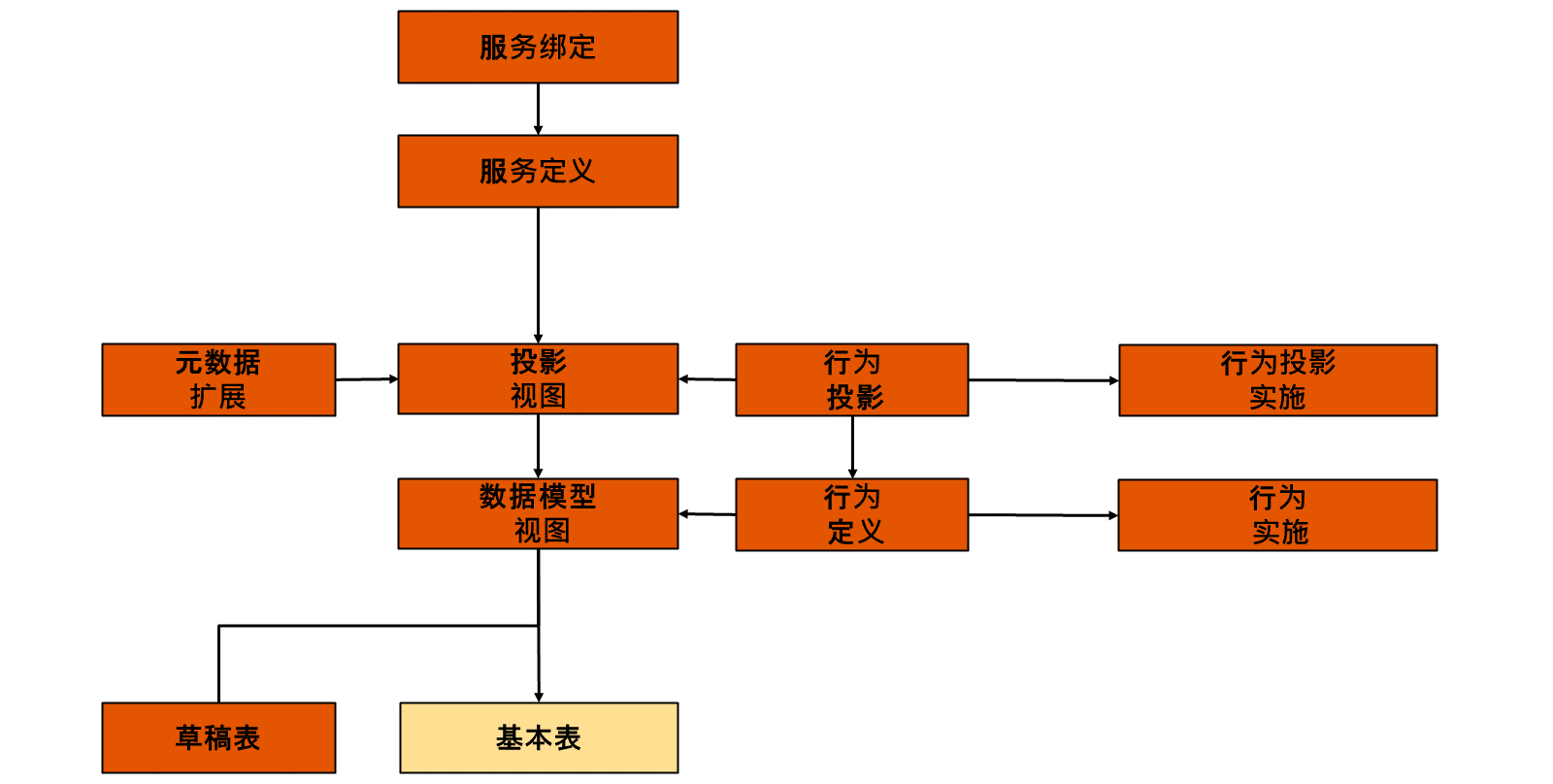

我们刚刚定义了用于保存数据的数据库表，但我们要创建的应用需要的对象不仅仅是此表。我们可以使用 ADT 中的向导生成这些对象。

生成的对象包含提供具有创建、读取、更新和删除功能的工作应用所需的所有信息。稍后，我们还将调整和扩展其中一些对象，以更改用户界面的外观并实施一些检查和计算。

观看此视频，了解如何生成附加对象。

视频：本节含 SAP 官方视频（视频 ID 1_5hbnucbe），需在 learning.sap.com 在线观看。

如何生成附加对象

演示：观看演示（SAP 官方交互式练习）

OData UI 服务预览

发布和预览服务

使用数据库表和对象生成器，您可以生成获取有效的 Fiori 元素应用所需的所有对象。唯一的手动步骤是发布服务。

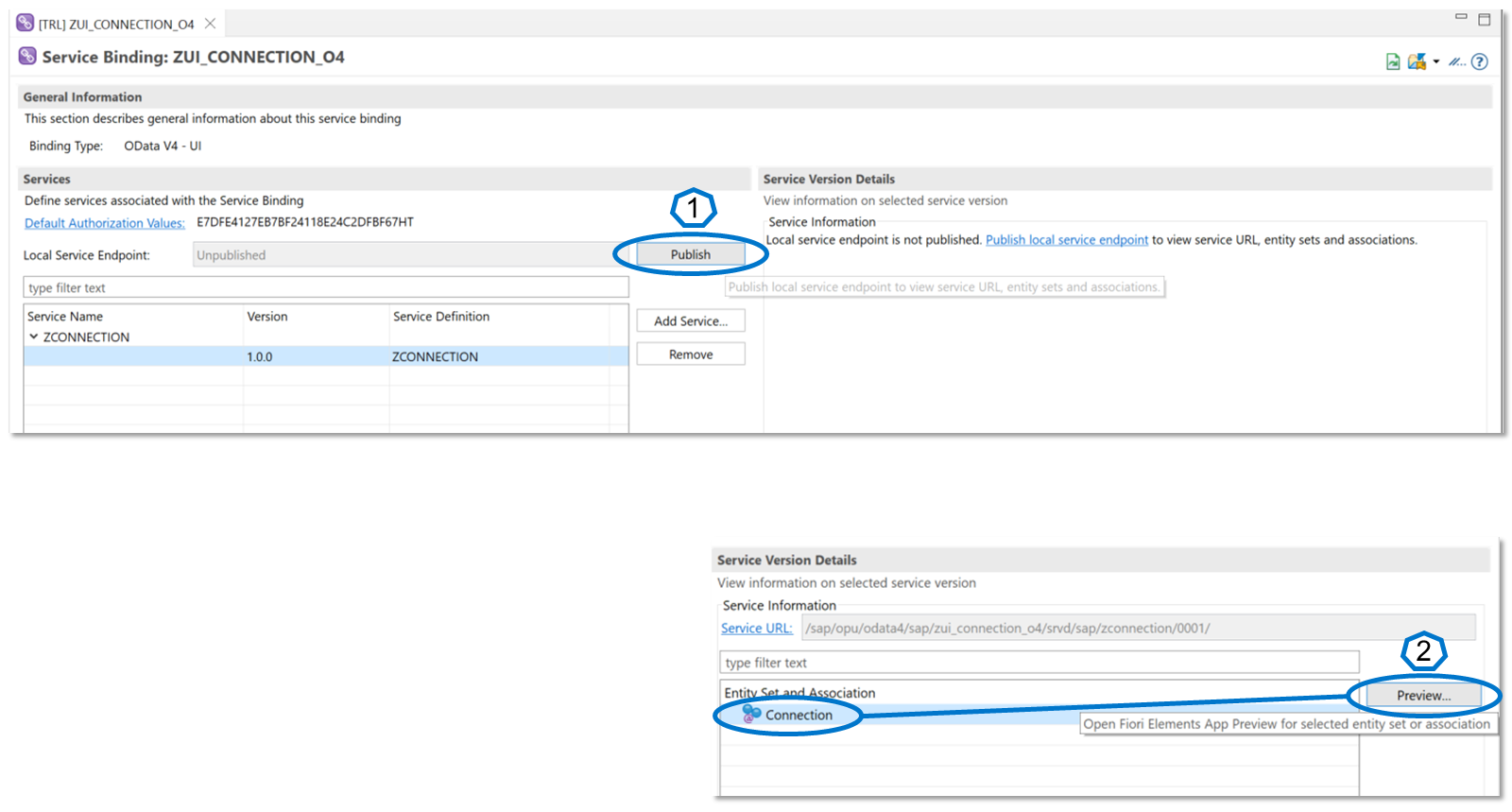

必须先发布服务，然后才能测试应用。为此，请打开服务绑定并选择发布。完成此操作后，您创建的实体（在本例中为连接）将显示在实体列表中。标记该应用，然后选择预览以测试应用。

测试应用

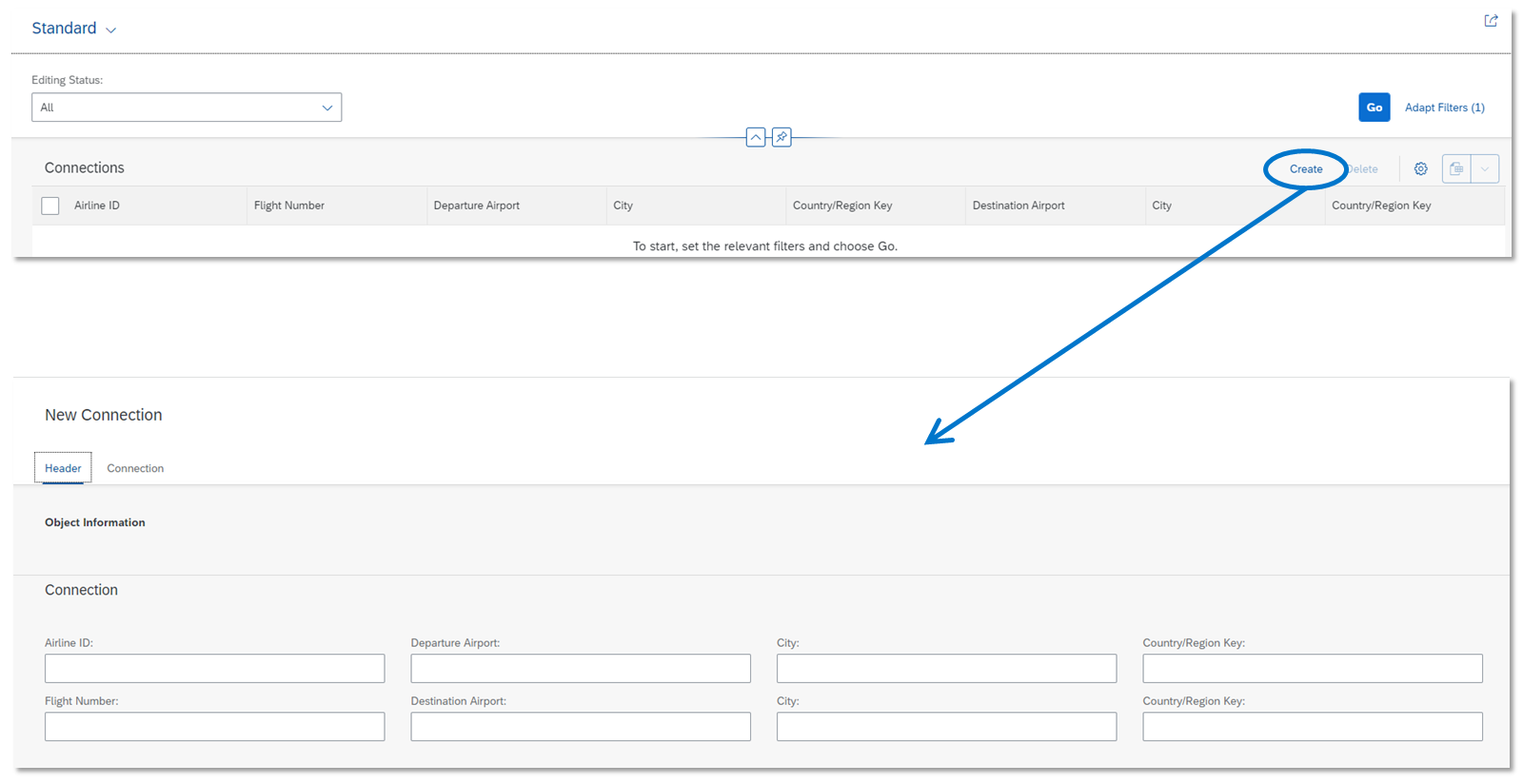

选择预览后，将打开一个浏览器窗口，您可以创建新的转机。但是，该应用不实施除类型检查以外的任何检查（例如，航班号字段中仅允许数字）。

生成和预览 OData UI 服务

在本练习中，您将为 OData UI 服务生成资源库对象，并将该服务预览为 SAP Fiori 应用。

模板：

无

解决方案：

包 /LRN/S4D400_EXERCISE_RAP 中生成的开发对象。

注意

请注意，所用生成器的实施可能会发生变化。因此，练习中生成的开发对象可能与解决方案中的开发对象不同。

前提条件

您已完成上一练习。您已创建数据库表 Z##FLIGHT（## 是您的组编号），并且数据库表包含数据。

任务 1: 使用生成器

使用生成器 ABAP RESTful 应用程序编程模型→OData UI 服务在子包 ZS4D400_##_RAP 中生成所需的开发对象。为此，在向导中指定以下值 &R：

字段	值
常规→参考对象	`Z##FLIGHT`
常规→项目名称	<空>
常规→部件前缀	<空>
常规→部件后缀	<空>

业务对象→数据模型→CDS 实体名称	`ZR_##航班`
业务对象→数据模型→CDS 实体别名	`航班`
业务对象→行为→行为实施类	`ZBP_R_##FLIGHT`
业务对象→行为→草稿表名称	`Z##FLIGHT_D`

服务映射→服务映射实体→CDS 实体名称	`ZC_##航班`
服务预测→服务预测行为→行为实施类	`ZBP_C_##FLIGHT`

业务服务→服务定义→服务定义名称	`ZUI_##FLIGHT_O4`
业务→服务服务绑定→服务绑定名称	`ZUI_##FLIGHT_O4`
业务服务→服务绑定→绑定类型	`OData V4 - UI`

步骤

启动数据库表 Z##FLIGHT 的对象生成器（其中 ## 是您的组编号）。
在项目浏览器中，展开以下路径：收藏包→ZS4D400_##→ZS4D400_##_RAP→字典→数据库表（其中 ## 是您的组编号）。或者，打开数据库表 Z##FLIGHT 的定义，如有必要，将项目浏览器视图与编辑器链接。
在项目浏览器视图中，右键单击数据库表 Z##FLIGHT 以打开上下文菜单。
从上下文菜单中，选择生成 ABAP 资源库对象....
在对话框中，选择生成器。
在对话框的左侧，选择 ABAP RESTful 应用程序编程模型→OData UI 服务 。
选择下一步导航至下一步。
确保在子包 ZS4D400_##_RAP 中创建开发对象。
当窗口在顶部读取输入包时，请确保包字段包含 ZS4D400_##_RAP。
选择下一步导航至下一步。
使用表中的数据配置生成器。

警告

在输入所有数据之前，请勿选择下一步。

逐个选择对话框左侧的项目，然后填写右侧窗格中的相应字段。上表中列出了所需的值 &R。
输入所有数据后，选择下一步。
检查将要生成的资源库对象并生成对象。

注意

请耐心等待。生成对象需要一些时间。生成流程结束时，将出现一个对话框，询问您是否要在编辑器中打开生成的服务绑定。单击打开确认此对话框。

检查显示的资源库对象列表。
确定已正确输入所有名称时，选择下一步。
确认传输请求并选择完成。
选择打开确认生成流程结束时的对话窗口。
在项目浏览器中分析生成器输出。
在项目浏览器中，将光标置于子包 ZS4D400_##_RAP 上，然后按 F5 重新加载包的内容。
展开包的所有子节点以查看已生成开发对象的名称。

任务 2: 预览应用

发布 OData UI 服务并将结果预览为 SAP Fiori 应用。

步骤

发布本地服务端点。

注意

发布服务可能需要一些时间。

如果尚未创建，请打开生成的 ZUI_##FLIGHT_O4 服务绑定。
如果服务绑定处于非活动状态，请按 Ctrl + F3 将其激活。
要发布服务，请选择编辑器中心的发布。
将 OData UI 服务预览为 SAP Fiori 应用。
在右侧的服务版本详细信息部分中，选择航班，然后选择预览....

结果

随即打开一个浏览器窗口，其中包含 SAP Fiori 应用程序。如果出现提示，请使用 ABAP 系统用户登录到应用程序。 3. 显示航班列表。

选择执行以显示存储在数据库表 Z##FLIGHT 中的航班列表。
对于其中一个航班，导航到详细信息视图。
选择其中一个列表条目以导航到包含该航班详细信息的对象页面。
对于此航班，切换到更改模式。
选择编辑。
在航班价格字段中输入一些文本，例如 。
为航班价格输入负值。
