说明部署过程

学习目标

  • 描述 CAP 应用程序的 Cloud Foundry 部署过程

  • 描述 MTA 开发项目的基本概念，并理解 mta.yaml 文件中包含的信息

部署过程

使用场景

在 SAP Business Technology Platform 上部署 CAP 应用程序涉及若干步骤，包括设置所需的服务、配置部署环境以及部署应用程序本身。

  1. 设置 SAP BTP 环境：

  • 登录 SAP BTP Cockpit。

  • 为您需要的服务设置必要的子账户和权益。

  • 确保 Cloud Foundry 环境所需的权益可用。

  1. 准备您的 CAP 应用程序：

  • 创建您的 CAP 项目。

  • 确保应用程序已准备好部署，并具备目标环境所需的配置。

  • 在 mta.yaml 文件中配置部署设置。

  • 在部署描述符中定义所需的服务及其绑定。

  1. 构建应用程序：

  • 使用 CAP 工具或相应的构建工具来构建应用程序。

  • 确保应用程序在没有任何错误或警告的情况下成功构建。

  1. 部署应用程序：

  • 使用 Cloud Foundry CLI 或 SAP Business Application Studio 将应用程序部署到 SAP BTP。

  • 监控部署过程，以发现可能出现的任何错误或问题。

通过遵循这些步骤，您可以有效地在 SAP BTP 上部署 CAP 应用程序，并确保其在 SAP 云环境中平稳运行。

部署过程

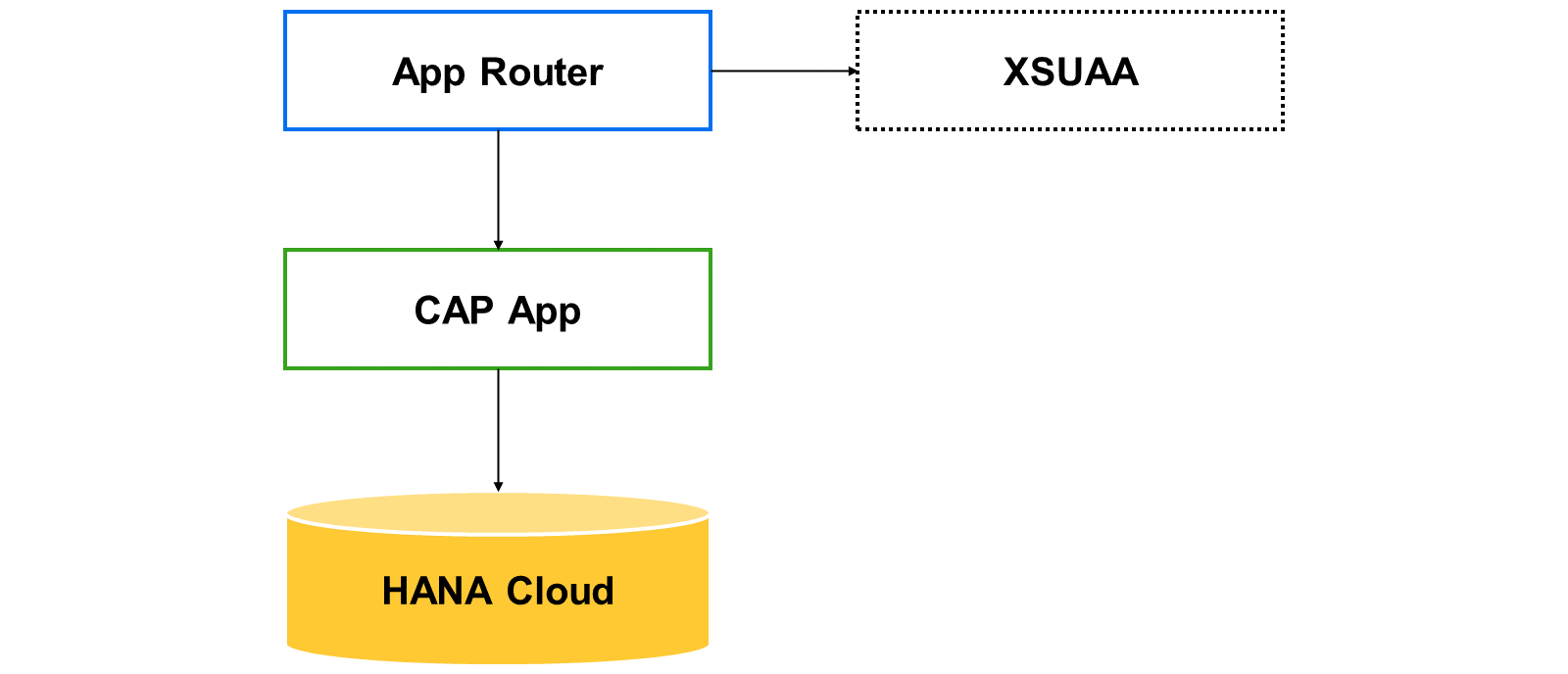

  1. 假设第 1 步已就绪（可访问 SAP BTP、Cloud Foundry 环境，已创建 CF 空间，并已配置且正在运行 SAP HANA Cloud 数据库实例），接下来的重点将放在后续步骤上，从为部署准备应用程序开始。 该图展示了项目结构。

  2. 准备您的 CAP 应用程序： 为部署准备应用程序的先决条件：

  3. 在我们的 CAP 项目中配置了 SAP HANA Cloud 数据库： cds add hana --for production

  4. 通过使用 SAP Authorization and Trust Management Service 配置身份验证和授权： cds add xsuaa --for production 。这会生成一个 xs-security.json 文件，其中的角色/范围（roles/scopes）派生自已创建的 CDS 模型中与授权相关的注解。请确保重新运行 cds compile --to xsuaa 以应对项目中注解的更改。

  5. 使用基于多目标应用程序的部署来实际执行部署时，将使用 Cloud MTA Build 工具（ cloud mta build tool ）。 cds add mta 为了理解多目标应用程序项目，我们将深入探讨下一个主题：MTA 开发项目。

多目标应用程序（MTA）开发项目

编程语言的最新趋势与进展、诸如微服务之类的软件设计架构、诸如 OData 之类的协议，以及多层级和分布式部署平台的多样性，都加速了由更小、解耦且多样的模块构建应用程序的趋势。

如今，业务应用程序由多个部分组成，这些部分使用不同的语言和技术开发，并部署到各种目标运行时环境。这种多样性带来了许多生命周期方面的挑战。

观看视频，了解多目标应用程序的概念。

视频：本节含 SAP 官方视频（视频 ID 1_hh7ru524），需在 learning.sap.com 在线观看。

多目标应用程序（MTA）由多个部分（模块）组成，这些部分使用不同的技术创建并部署到不同的目标，但具有单一、共同的生命周期。

简而言之，MTA 在逻辑上是一个单一应用程序，由多个相关且相互依赖的部分（此处称为模块）组成，这些部分使用不同的技术或编程范式开发，并设计为在不同的目标运行时环境中运行，且具有单一、一致的生命周期。

SAP 提供的开发工具允许您在一个独特的开发项目中管理多个应用程序（作为“模块”），并通过一个独特的归档文件（MTA archive（MTAR））部署它们。

在 SAP Business Application Studio 中，我们可以选择创建 Basic MTA 项目或 SAP Cloud Application Programming Model（CAP）项目。在整个课程中，我们使用 CAP 类型的项目开发了业务应用程序和相关工件，其文件夹结构如下：

  • db ：用于数据库级别的模式模型

  • srv ：用于服务定义层

  • app ：用于 UI 工件

观看视频，了解 MTA 的设计时和运行时。

视频：本节含 SAP 官方视频（视频 ID 1_g1ozyrik），需在 learning.sap.com 在线观看。

描述 MTA 开发描述符文件

MTA 模型是对不同应用程序模块、它们之间的相互依赖关系、它们所公开的配置数据以及它们运行所需资源的平台无关描述。此模型使用 YAML 在伴随开发和部署过程的描述符文件中进行指定。

MTA 模型有以下用途：

  1. 定义由多个（异构）子组件组成的应用程序（好处：工具可以为这些子组件建立唯一的生命周期）。

  2. 声明应用程序在运行时和/或部署时所依赖的资源（好处：工具可以分配并绑定此类资源）。

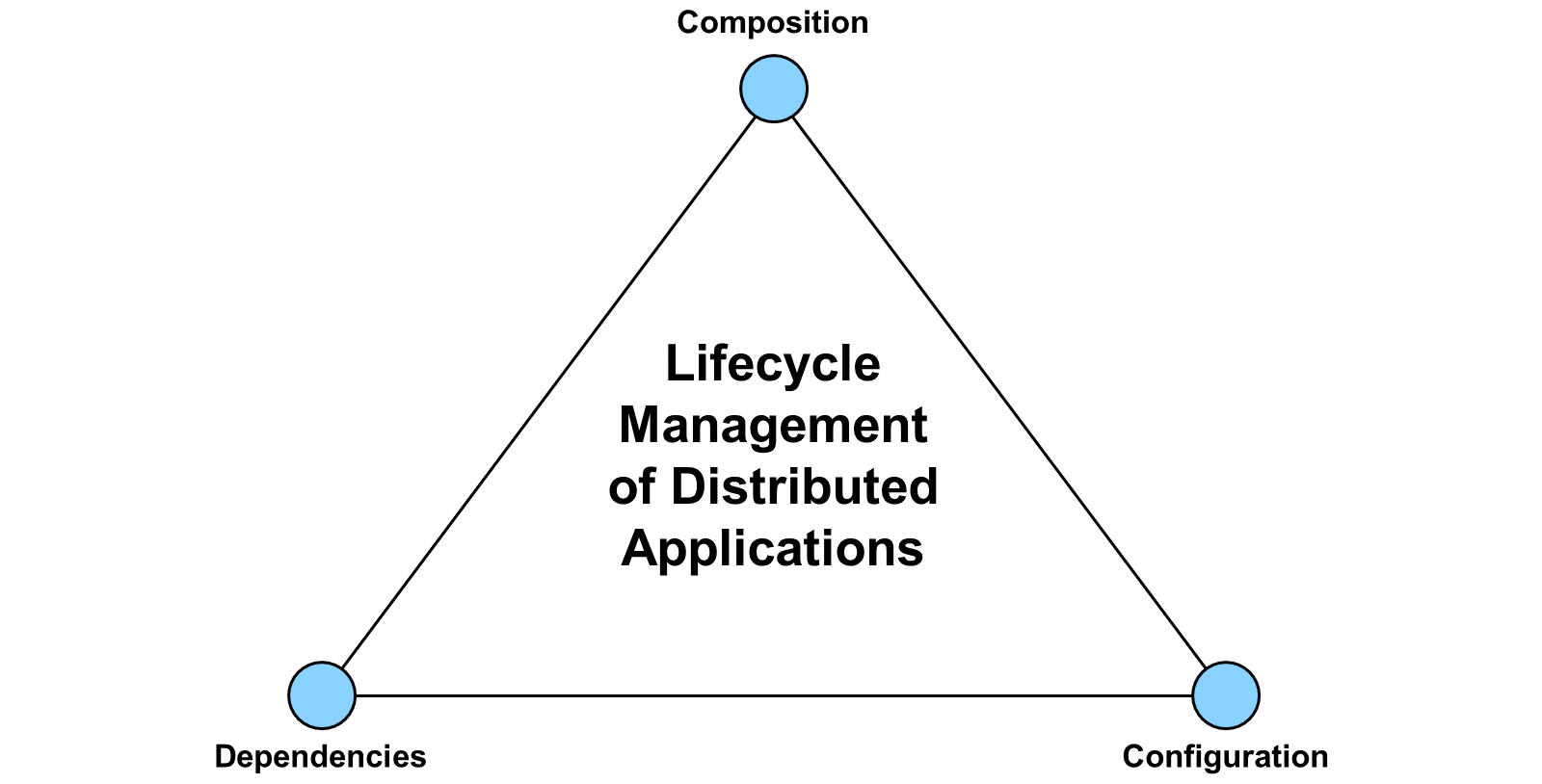

  3. 定义配置变量（及其关系），其值用于区分应用程序的不同部署（好处：工具可以绑定子组件，可以基于默认设置自动执行部署，或以交互方式请求缺失的必填值）。 该图展示了分布式应用程序的生命周期管理。 观看视频，了解从开发到部署的流程。

视频：本节含 SAP 官方视频（视频 ID 1_cr8mm9b4），需在 learning.sap.com 在线观看。 如图所示，应用程序开发者使用开发工具创建 MTA 的模块以及相应的 MTA 描述符（mta.yaml）。 然后，应用程序可以以 MTA 归档的形式分发，其中包含 MTA 部署描述符（mtad.yaml）。该规范将归档格式描述为一种便捷的分发文件。如从开发工具到部署器的直接箭头所示。 MTA 部署器也可以接受此格式的纯内容，即带有部署描述符（mtad.yaml）的文件目录结构。 管理员可选地使用扩展描述符（mtaext.yaml）在部署描述符中扩充 MTA 模型，并使用 MTA 部署器来编排实际部署。

  • 全局元素 ：这些包括应用程序标识符和版本、描述（可选）、版权、作者等。

  • 模块 ：应用程序中创建的模块，例如 SAP HANA 数据库模块和 Node.js 模块，包括名称、类型、路径以及对其他模块的要求。

  • 资源 ：资源（resource）是 MTA 的某个模块在运行时或部署时所需、但未在 MTA 内部提供的东西。更准确地说，MTA 描述符声明的是一种资源依赖关系，而不是资源本身。有时它们被称为后端服务（Backing Services），即应用程序未提供的依赖服务，例如 XS Advanced User Account and Authentication（XSUAA）、XS Advanced HANA Deployment Infrastructure（XSHDI）容器以及 XSJob-Scheduler。

  • 属性 ：当值必须在部署期间确定时可以指定这些属性，例如用于其他服务生成的 URL 或 API 密钥。

  • 参数 ：模块的保留变量，可被其他模块访问，例如使用占位符表示法的 user、app-name、default-host 或 default-uri。参数可以是只读的，也可以启用读/写。

  1. 使用 App Router 其任务是： App Router 充当单一入口网关，用于将请求路由到目标。特别是，它结合 XSUAA 确保用户登录和身份验证。其任务是：

  • App Router 将请求分派到我们的后端微服务，从而充当反向代理。后端微服务不应被客户端直接访问。

  • App Router 可以提供静态内容，例如网页、SAPUI5 或其他客户端代码。

  • App Router 管理我们整个应用程序的身份验证流程。对于身份验证（用户是谁）和授权（允许用户做什么），App Router 接收所有传入的、未经身份验证的请求，并与 Cloud Foundry 环境中 SAP BTP 的 Extended Services for User Account and Authentication（XSUAA）服务发起 OAuth2 流程（授权代码授予）。 在 Cloud Foundry 环境中使用 Approuter 时，SAP 提供两种主要选项：SAP Managed Approuter 和 Standalone Approuter。 SAP Managed Approuter 适用于 launchpad 作为访问应用程序入口的场景。托管 Approuter 功能随 SAP Build Workzone 的订阅一同提供。使用托管 Approuter 部署的应用程序可在 HTML5 repository 中使用。Standalone App Router：适用于必须实现 Approuter 可扩展性的特殊场景，或在 SAP BTP 上构建多租户应用程序（SAAS）的场景。使用此自定义 Approuter 部署的应用程序将在 CF 空间中可用。 使用以下命令增强应用程序配置：cds add approuter – for production 使用以下命令增强应用程序配置：cds add approuter --for production。

  1. 构建应用程序 运行以下命令以生成更多部署工件，并在本地 ./gen 文件夹（作为暂存区）中为生产环境准备好一切。虽然 cds build 已包含在运行 mbt build 时的下一步中，但您也可以选择性地运行它以进行测试，并检查生成的内容。

cds build --production

  1. 部署到 Cloud Foundry

通过运行 mbt build，会在 gen 文件夹中创建一个归档文件（MTA archive（MTAR））。要部署生成的归档，您必须运行 cf deploy gen/mta.tar。approuter 应用程序的 URL 会在日志输出末尾显示。

图形化 MTA 编辑器

作为 MTA 文件代码编辑器的替代方案，SAP Business Application Studio 还提供使用图形化 MTA 编辑器进行更改的可能性。您可以在 mta.yaml 文件的上下文菜单中找到基于表单的编辑器。

小结

要将 CAP 应用程序部署到 Cloud Foundry，必须确保完成一些特定步骤：BTP Cloud Foundry 环境已正确设置、CAP 应用程序已准备就绪，并且在配置 MTA 描述符文件时考虑到所有必要的绑定。完成这些后，应用程序即可成功构建和部署。

延伸阅读

示例：

  • CF 环境中的多目标应用程序

  • CAP 部署
